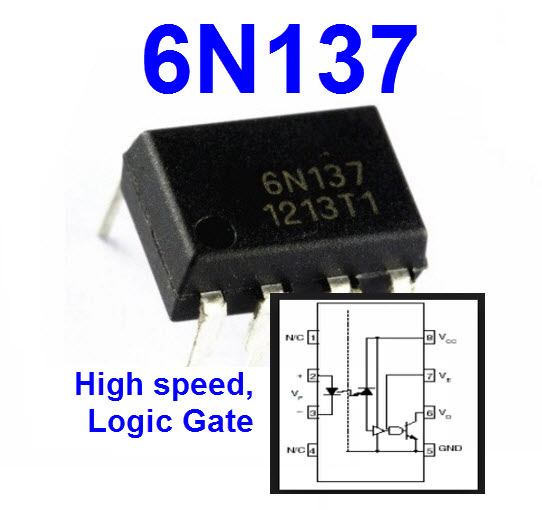

6N137 High speed,Logic Gate
รายละเอียดสินค้า
6N137 High speed,Logic Gate

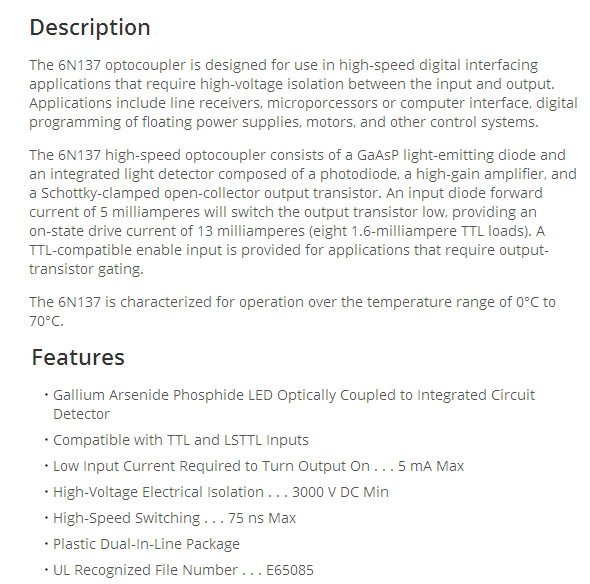

The 6N137 optocoupler is designed for use in high-speed digital interfacing applications that require high-voltage isolation between the input and output. Applications include line receivers, microporcessors or computer interface, digital programming of floating power supplies, motors, and other control systems.

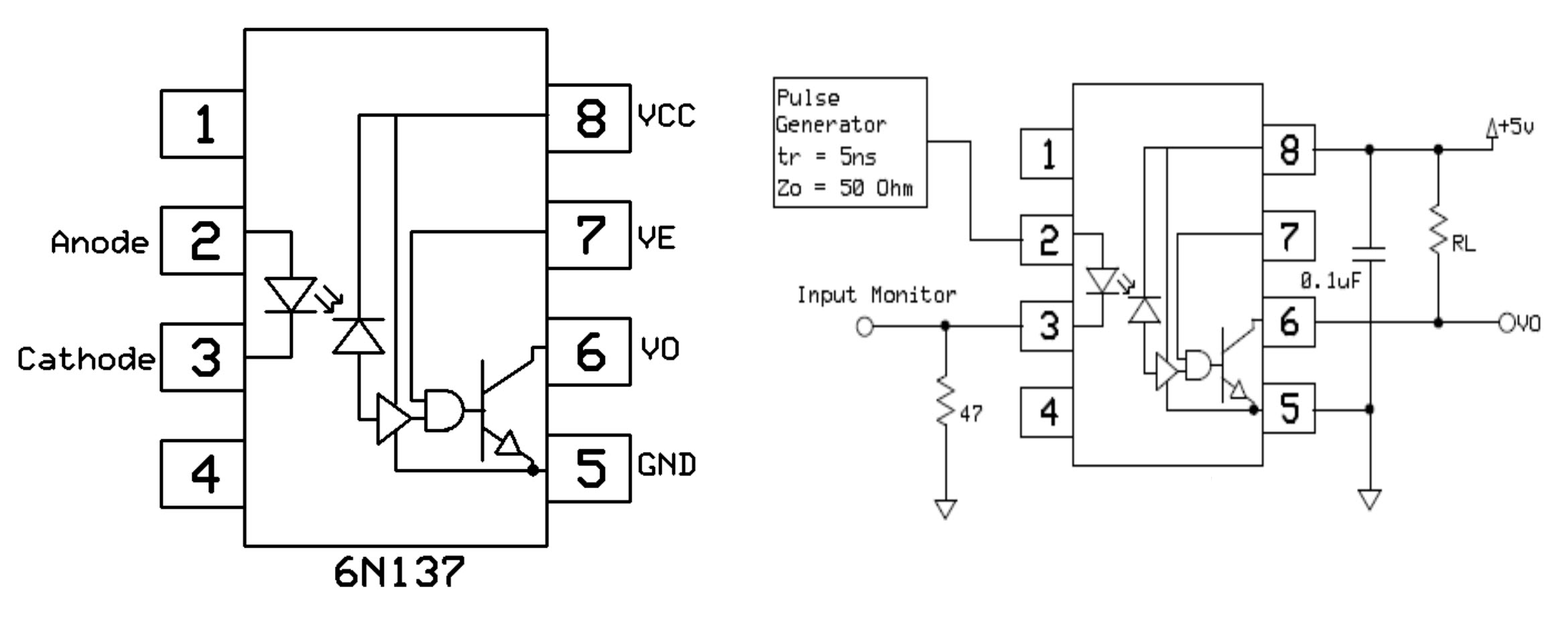

The 6N137 high-speed optocoupler consists of a GaAsP light-emitting diode and an integrated light detector composed of a photodiode, a high-gain amplifier, and a Schottky-clamped open-collector output transistor. An input diode forward current of 5 milliamperes will switch the output transistor low, providing an on-state drive current of 13 milliamperes (eight 1.6-milliampere TTL loads). A TTL-compatible enable input is provided for applications that require output-transistor gating.
The 6N137 is characterized for operation over the temperature range of 0°C to 70°C.
Features
- Gallium Arsenide Phosphide LED Optically Coupled to Integrated Circuit Detector
- Compatible with TTL and LSTTL Inputs
- Low Input Current Required to Turn Output On . . . 5 mA Max
- High-Voltage Electrical Isolation . . . 3000 V DC Min
- High-Speed Switching . . . 75 ns Max
- Plastic Dual-In-Line Package
- UL Recognized File Number . . . E65085
เงื่อนไขอื่นๆ
ออปโต้คัปเปลอร์ (Opto - Coupler)
http://electronics.se-ed.com/contents/140s135/140s135_p09.asp
ออปโต้คัปเปลอร์เป็นอุปกรณ์ที่ประกอบด้วย LED ซึ่งปกติเป็นชนิดอินฟราเรดและโฟโต้ทรานซิสเตอร์ หรือโฟโต้ไดโอด ที่ถูกผลิตมาเป็นคู่กัน รวมอยู่ในตัวถังเดียวกัน
รูปที่ 19 วงจรออปโต้คัปเปลอร์ พื้นฐาน
รูปที่ 19 เป็นวงจรใช้งานพื้นฐานของออปโต้คัปเปลอร์ โดยด้าน LED จะเป็นอินพุตของวงจร และด้านโฟโต้ทรานซิสเตอร์เป็นเอาต์พุตของวงจร จากรูปเมื่อสวิตช์ SW1 เปิดวงจร LED และทรานซิสเตอร์ Q2 จะยังไม่ทำงาน แต่เมื่อ SW1 ปิดวงจรจะมีกระแสไหลผ่าน LED และตัวต้านทาน R2 ซึ่งจะทำให้ Q1 ทำงานด้วย และจะได้แรงดันเอาต์พุตตกคร่อมที่ตัวต้านทาน R2 จะเห็นได้ว่าเอาต์พุตของวงจรถูกควบคุมโดยส่วนอินพุต แต่ทั้งสองส่วนแยกออกจากกันทางไฟฟ้าอย่างสิ้นเชิง (ซึ่งเป็นหลักการสำคัญของออปโต้คัปเปลอร์) วงจรนี้สามารถนำไปประยุกต์ใช้ได้ทั้งกับสัญญาณดิจิตอล และสัญญาณอะนาลอก
https://wiki.stjohn.ac.th/groups/poly_electronics/wiki/ecd2d/
MOC เรียกอีกอย่างหนึ่งว่า ออปโต้คัปเปลอร์ (Opto-Coupler)
อุปกรณ์เชื่อมต่อทางแสง (Opto-Isolator) หรือที่เรียกว่าออปโต้คัปเปลอร์ (Opto-Coupler) เป็น อุปกรณ์อิเล็กทรอนิกส์ที่ใช้ในการเชื่อมต่อทางแสงโดยใช้หลักการเปลี่ยน สัญญาณไฟฟ้าเป็นสัญญาณแสง และเปลี่ยนกลับจากแสงเป็นไฟฟ้าตามเดิม ใช้สำหรับการเชื่อมต่อสัญญาณระหว่างสองวงจรที่ต้องการแยกทางไฟฟ้าอย่างเด็ด ขาดเพื่อป้องกันการรบกวนกันทางไฟฟ้า แบ่งออกเป็นหลายชนิดแต่ละชนิดจะประกอบด้วย LED ส่งแสงซึ่งปติจะเป็นชนิดอินฟาเรดและตัวรับแสงที่เป็นโฟโต้ทรานซิสเตอร์หรือโฟโต้ไดโอด โดยจะถูกผลิตรวมอยู่ในตัวเดียวกัน
1. โครงสร้างสัญลักษณ์อุปกรณ์เชื่อมต่อทางแสง
โครงสร้างสัญลักษณ์อุปกรณ์เชื่อมต่อทางแสงจะเหมือนกับอุปกรณ์ประเภทโฟโต้ แต่จะเพิ่มอุปกรณ์ส่งแสงอินฟาเรดคือไดโอดเปล่งแสงอินฟาเรดเข้าไปอีกหนึ่งตัว เช่นโฟโต้ทรานซิสเตอร์จะเพิ่มไดโอดเปล่งแสงอินฟาเรดเข้าไปอีกหนึ่งตัวจะได้ ออปโต้ทรานซิสเตอร์ อุปกรณ์ออปโต้ตัวอื่นก็เช่นเดียวกัน
ปัจจุบันอุปกรณ์เชื่อมต่อทางแสงถูกสร้างขึ้นมาในรูปของไอซี 6 ขาปิดทึบภายใน ด้านอินพุตจะเป็นแอลอีดีอินฟาเรด (LED Infared) ส่วนทางด้านเอาท์พุตนั้นจะเป็นอุปกรณ์ประเภทโฟโต้ชนิดต่างๆ ซึ่งมีอยู่มากมายเช่น โฟโต้ไดโอด
2. วงจรใช้งานออปโต้คัปเปลอร์
จากรูปที่ 2 เป็นวงจรใช้งานเบื้องต้นของออปโต้คัปเปลอร์ โดยมีไดโอดเปล่งแสงเป็นอินพุต และโฟโต้ทรานซิสเตอร์เป็นเอาท์พุตของวงจร เมื่อมีกระแสไหลผ่าน LED โดยมี R1 เป็นตัวจำกัดกระแส LED จะส่องแสงไปที่โฟโต้ทรานซิสเตอร์ ทำให้โฟโต้ทรานซิสเตอร์ นำกระแสมีแรงดันเอาท์พุตตกคร่อมที่ R2 ซึ่ง จะเห็นได้ว่าเอาท์พุตของวงจรจะถูกควบคุมโดยอินพุต โดยทั้งอินพุตและเอาท์พุตแยกกันทางไฟฟ้าโดยสิ้นเชิง วงจรนี้นิยมนำไปใช้ในวงจรควบคุมแรงดันแหล่งจ่ายไฟสวิตชิ่งในเครื่องรับ โทรทัศน์ วงจรควบคุมไฟวิ่งวัตต์สูง เป็นต้น
