44E Hall Effect Sensor

44E Hall Effect Sensor
44E Hall Effect Sensor44E Hall Effect Sensor
รหัสสินค้า M04766-44E
หมวดหมู่ วัดกระแส แรงดัน ไฟฟ้า สนามแม่เหล็ก
ราคา 3.00 บาท
น้ำหนัก 1 กรัม
สถานะสินค้า พร้อมส่ง
ลงสินค้า 8 ก.ค. 2568
อัพเดทล่าสุด 8 ก.ค. 2568
จำนวน
Unit
หยิบลงตะกร้า
บัตรประชาชน
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay

รายละเอียดสินค้า

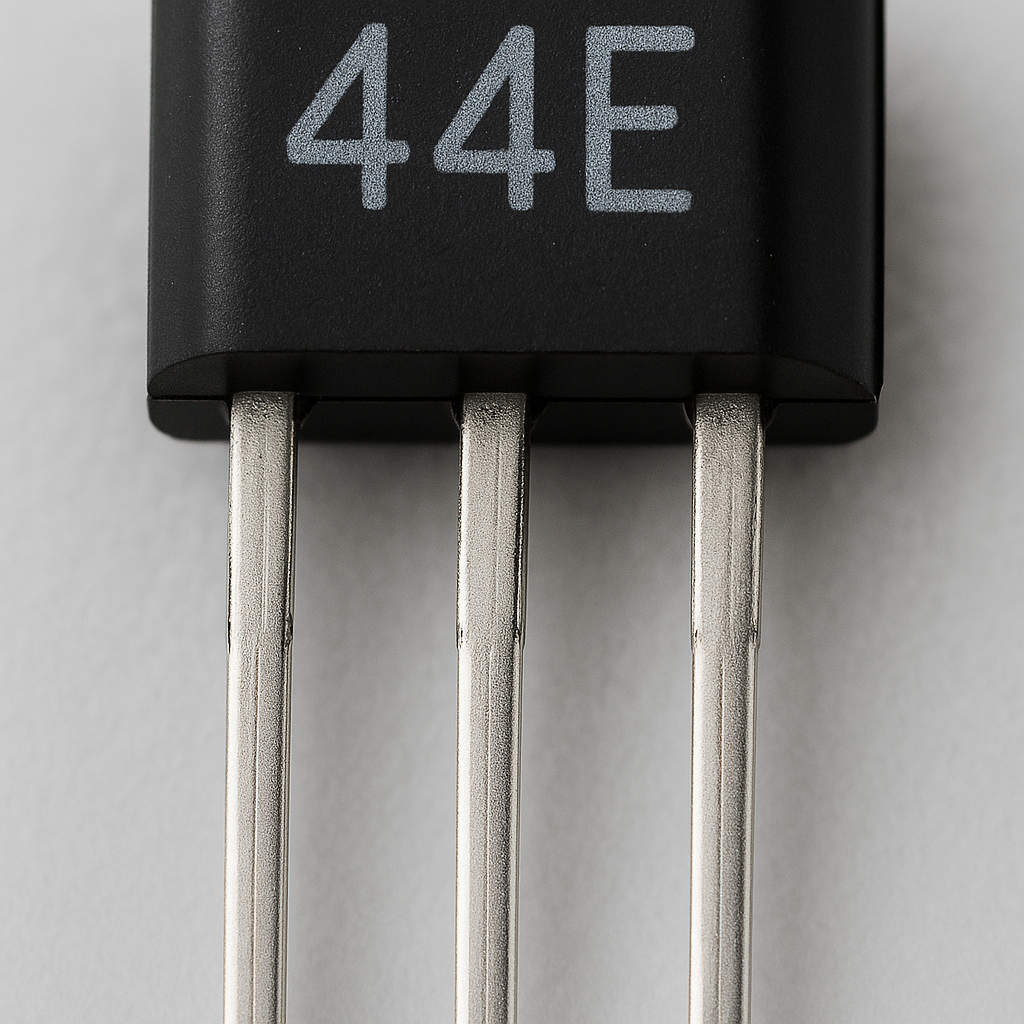

เซ็นเซอร์ 44E Hall Effect (เช่น SS44E, A3144, หรือเบอร์ใกล้เคียง) เป็นเซ็นเซอร์ที่ใช้ตรวจจับสนามแม่เหล็ก โดยจะให้สัญญาณดิจิทัลออกมา (High/Low) ขึ้นอยู่กับการมีหรือไม่มีสนามแม่เหล็กที่อยู่ใกล้ตัวเซ็นเซอร์

🔧 รายละเอียดเบื้องต้นของ 44E Hall Effect Sensor

รายการ ค่า
ชนิดสัญญาณเอาต์พุต ดิจิทัล (High/Low)
แรงดันไฟเลี้ยง 4.5V – 24V (โดยทั่วไป 5V ใช้งานได้)
กระแสที่ใช้ ~4–10 mA
ทิศทางตรวจจับ ขึ้นอยู่กับการวางตัวเซ็นเซอร์ (ปกติตรวจจับทิศทางของฟลักซ์สนามแม่เหล็กที่พาดผ่านหน้าเซ็นเซอร์)
ความไวในการตรวจจับ ประมาณ 30 – 50 Gauss
เอาต์พุต Open-collector (ต้องต่อ pull-up resistor)

⚙️ หลักการทำงาน

เมื่อมีสนามแม่เหล็ก ขั้วหนึ่ง (เช่น ขั้วใต้ หรือ South Pole) เข้าใกล้ด้านหน้าของเซ็นเซอร์:

  • เอาต์พุตจะถูก ดึงลง LOW (0V)

  • เมื่อไม่มีสนามแม่เหล็ก เอาต์พุตจะ กลับเป็น HIGH (5V ถ้ามี pull-up)

🧪 วงจรพื้นฐาน

plaintext
+5V | [10kΩ] ← pull-up resistor | | | | | 44E Sensor | | |---| GND | Output → ไปยัง Microcontroller (เช่น Arduino)

  • VCC → 5V

  • GND → Ground

  • OUT → เอาต์พุตต่อผ่าน pull-up ไปยัง MCU


💡 การใช้งานทั่วไป

  • ตรวจจับการหมุนของล้อ (speed sensor)

  • ตรวจจับประตูเปิด/ปิด

  • เป็นตัวสวิตช์ไม่ต้องสัมผัส (non-contact switch)

  • ใช้ในระบบกันขโมยประตู/หน้าต่าง
