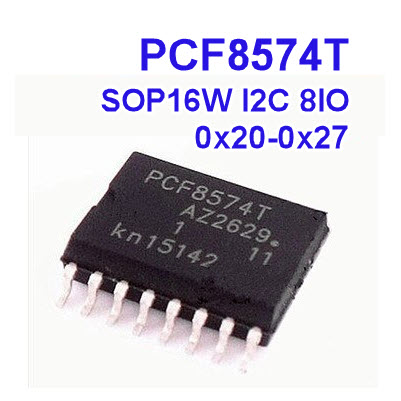

PCF8574T (0x27) I2C ขยายขาพอร์ท I/O I2C SOP16W

IC PCF8574P ขยายพอร์ท I/O

ใช้ขยายขา I/O ให้กับ Arduino หรือ microcontroller เชื่อมต่อแบบ I2C โดยใช้สัญญาณแค่ 2 เส้น สามารถสั่งควบคุม อินพุต/เอาต์พุตได้ 8 ช่องสัญญาณ

IC นี้มี 2 เบอร์ คือ PCF8574P/PCF8574 และ PCF8574AP/PCF8574A  ซึ่งใช้งานได้เหมือนกันทุกอย่าง ต่างกันที่ Address I2C ดังนั้นถ้าซื้อไปเปลี่ยนต้องเลือกให้ชื่อตรงกับตัวเดิมด้วย

PCF8574P  มี Address I2C เป็น 0100A2A1A0 (0x20-0x27)
PCF8574AP มี Address I2C เป็น 0111A2A1A0 (0x38-0x3F)

PCF8574T  มี Address I2C เป็น 0100A2A1A0 (0x20-0x27)
PCF8574AT มี Address I2C เป็น 0111A2A1A0 (0x38-0x3F)

Archived content is no longer updated and is made available for historical reference only.

The PCF8574/74A provides general-purpose remote I/O expansion via the two-wire bidirectional I²C‑bus (serial clock (SCL), serial data (SDA)).

The devices consist of eight quasi-bidirectional ports, 100 kHz I²C‑bus interface, three hardware address inputs and interrupt output operating between 2.5 V and 6 V. The quasi-bidirectional port can be independently assigned as an input to monitor interrupt status or keypads, or as an output to activate indicator devices such as LEDs. System master can read from the input port or write to the output port through a single register.

The low current consumption of 2.5 μA (typical, static) is great for mobile applications and the latched output ports directly drive LEDs.

The PCF8574 and PCF8574A are identical, except for the different fixed portion of the slave address. The three hardware address pins allow eight of each device to be on the same I²C‑bus, so there can be up to 16 of these I/O expanders PCF8574/74A together on the same I²C‑bus, supporting up to 128 I/Os (for example, 128 LEDs).

The active LOW open-drain interrupt output (INT) can be connected to the interrupt logic of the microcontroller and is activated when any input state differs from its corresponding input port register state. It is used to indicate to the microcontroller that an input state has changed and the device needs to be interrogated without the microcontroller continuously polling the input register via the I²C‑bus.

The internal Power-On Reset (POR) initializes the I/Os as inputs with a weak internal pull-up 100 μA current source.
