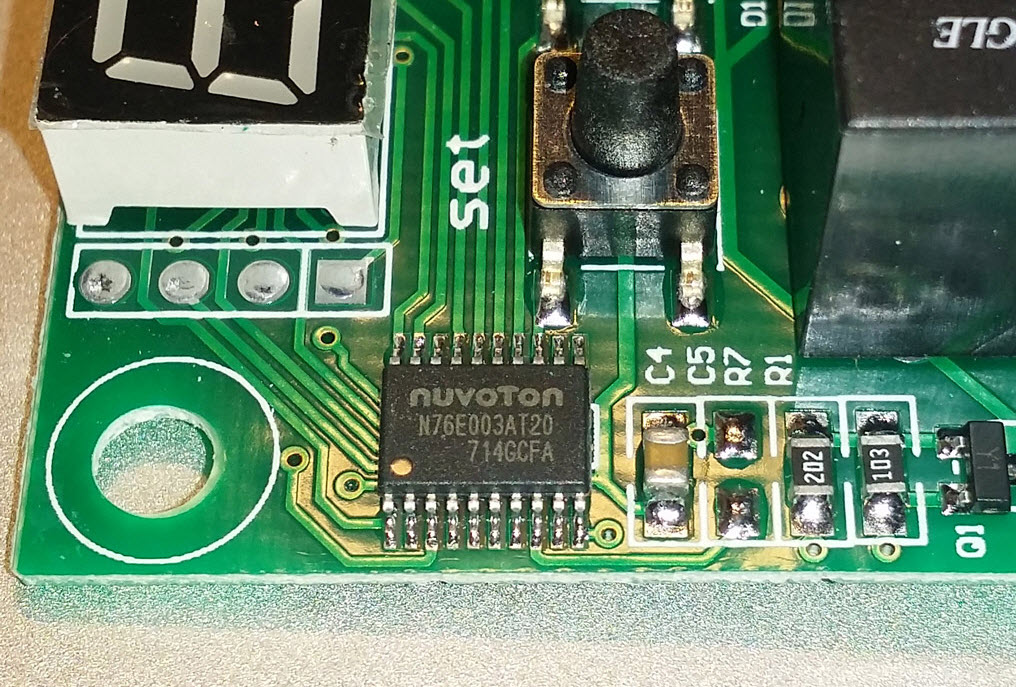

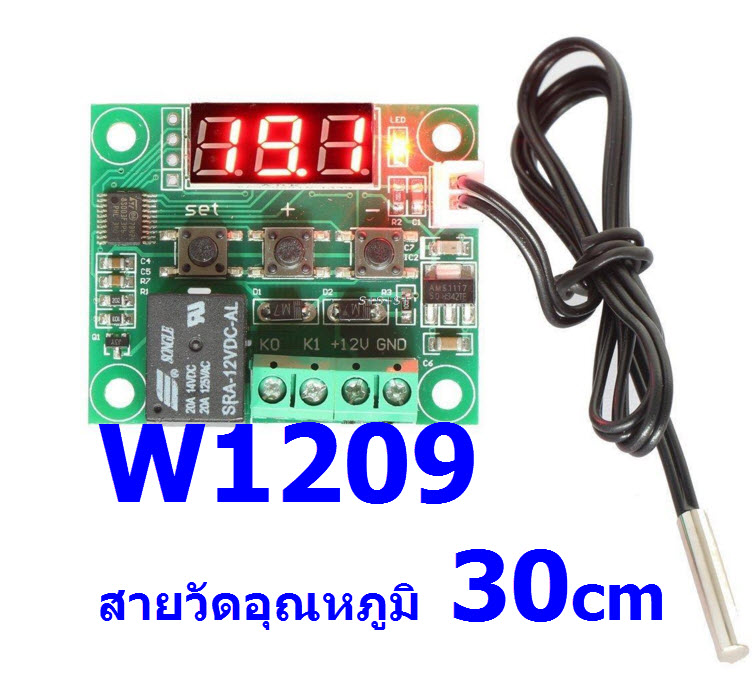

W1209 [N76E003TA20] บอร์ดควบคุม เปิด/ปิด ตามอุณหภูมิ สายยาว 30 cm

W1209 [N76E003TA20] บอร์ดควบคุม เปิด/ปิด ตามอุณหภูมิ สายยาว 30 cm
รหัสสินค้า AAB-003-1-1
หมวดหมู่ บอร์ดควบคุมทั่วไป (General control board)
ราคา 70.00 บาท
น้ำหนัก 26 กรัม
สถานะสินค้า พร้อมส่ง
แก้ไขล่าสุด 25 มี.ค. 2561
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
pcs
หยิบลงตะกร้า
Share
Scan this!

บอร์ดควบคุมอุณหภูมิขนาดเล็ก เป็นวงจรที่สามารถวัดอุณหภูมิต่ำสุดได้ถึง -55 C และวัดอุณหภูมิได้ถึง 110 C
ความละเอียด 0.1° C  ช่วง อุณหภูมิ -9.9°C ~ 99.9°C  ปรับชดเชยอุณหภูมื หัวเซนเซอร์ได้

ใช้เซ็นเซอร์ NTC แบบกันน้ำ ผู้ใช้สามารถนำไปประยุกต์ใช้งานได้หลากหลาย เช่น
ตู้ฟักไข่, เปิด-ปิดพัดลมตามอุณหภูมิ,ตู้ปลา, ตู้แช่ เป็นต้น
และยังสามารถนำไปต่อ เพื่อควบคุมโหลดอย่างอื่นได้อีกด้วย

ข้อมูลทางด้านเทคนิค:
- ใช้แหล่งจ่ายไฟขนาด 12 VDC
- กินกระแสสูงสุดประมาณ 65 มิลลิแอมป์
- สามารถตรวจจับอุณหภูมิได้ตั้งแต่ -55'C ไปจนถึง 110°C
- ความละเอียด 0.1° C  ช่วง อุณหภูมิ -9.9°C ~ 99.9°C
- ความละเอียด 1° C  ช่วง อุณหภูมิ -50°C~-10°C และ 100°C~110°C
- สามารถตั้งจุดทำงาน ให้ทำงานที่อุณหภูมิสูงหรือต่ำได้ (Cool/Heat)
- ตั้งค่า Hysteresis ได้ 0.5-15°C
- สามารถต่อโหลดได้สูงสุด 10 แอมป์
- สายเซ็นเซอร์แบบ NTC (10K 0.5%) กันน้ำ ยาว 30cm
- สามารถตั้งเวลาหน่วงการทำงาน เมื่อถึงอุณหภูมิที่ตั้งไว้ ได้สูงสุด 0-10 นาที
- ขนาดแผ่นวงจรพิมพ์ : 4.0cm x 4.8cm

 -การตั้งอุณหภูมิ ที่ต้องการควบคุม เช่น ต้องควบคุมที่ 28°C
1.ให้กดปุ่ม SET จนตัวเลขอุณหภูมิ กระพริบ
2.ให้กดปุ่ม + - ให้เท่ากับอุณหภูมิที่ต้องการควบคุม (ตัวอย่างคือ 28°C)
3.ถ้าต้องการให้ อุณหภูมิไม่ให้ ต่ำกว่า 28°C ให้ต้้ง P0 = H(Heat)  [Relay ON]
4.ถ้าต้องการให้ อุณหภูมิไม่ให้ สูงกว่า 28°C ให้ต้้ง P0 = C(Cool) [Relay ON]

การกำหนดค่าต่ำสุด สูงสุดในการควบคุม
1. ให้กดปุม SET ประมาณ 5 วินาที จนตัวแสดงผลจะขึ้น P0
2. กดปุ่ม + - เพื่อเลือกจะตั้ง P0, P1 ,P2, P3, P4 ,P5, P6
3. กดปุ่ม SET อีกเพื่อเข้าสู่การตั่งค่าต่าง ตามตาราง





code

รายละเอียด

ช่วงควบคุม

ค่าโรงงาน

P0

ควบคุมความ เย็น(Cool) หรือ ร้อน(Heat)

C/H

C

P1

ค่าสวิงของอุณหภูมิที่ควบคุม(องศา)

0.1-15

2

P2

ค่าอุณหภูมิสูงสุดที่ตั้งได้

110

110

P3

ค่าอุณหภูมิต่ำสุดที่ตั้งได้

-50

-50

P4

ปรับค่าชดเชยอุณหภูมิที่ถูกต้อง

-7.0~7.0

0

P5

หน่วงเวลาในการควบคุม

0-10 นาที

0

P6

แจ้งเตือนเมื่ออุณหภูมิสูง

0-110

OFF

 การคืนค่าเริ่มต้นทั้งหมด ( default value) ให้ทำตามขั้นตอนต่อไปนี้

  1. หยุดจ่ายไฟเลี้ยงบอร์ด (POWER OFF)
  2. กดปุ่ม + และ - ค้างไว้ (Press key (+) and (-)
  3. จ่ายไฟเลี้ยงบอร์ด (POWER ON)
  4. Display จะแสดงเป็น 888 คือการคืนค่างโรงงานทั้งหมดเสร็จเรียบร้อยแล้ว



aeProduct.getSubject()

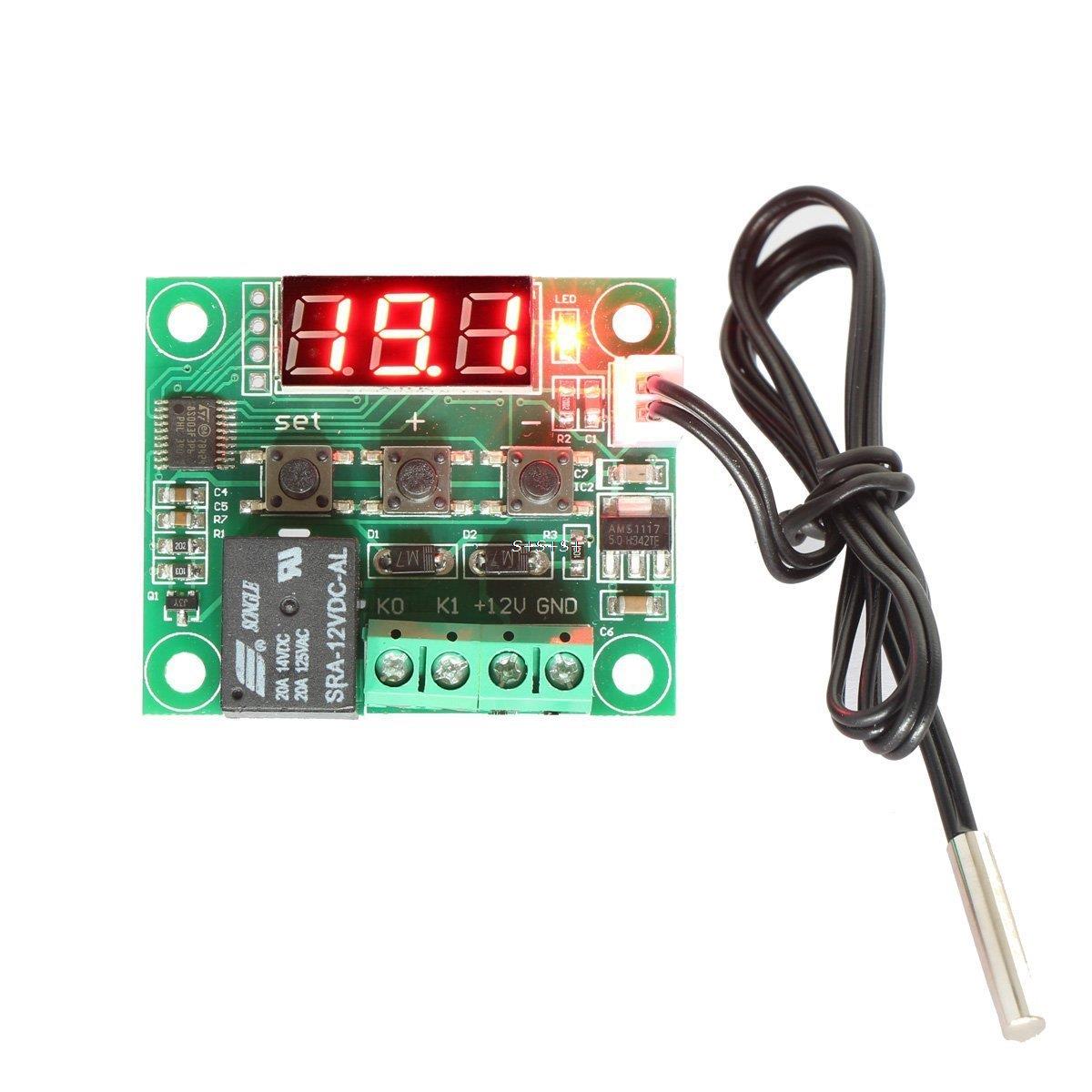

   W1209 DC 12V Digital Cooling/Heating Temp Thermostat Thermometer Temperature Controller On/Off Switch -50-110C

aeProduct.getSubject()

  • Specifications Model: W1209
  • Dimensions: 48 * 40mm
  • Temperature control mode: ON / OFF
  • Temperature range :-50-110
  • ResolutionWhen temperature is 0.1 the resolution is -9.9~99.9, other temperature segment is 1
  • Control accuracy: 0.1
  • Hysteresis accuracy: 0.1
  • Refresh rate: 0.5S
  • High temperature protection 0-110
  • Supply voltage: for DC 12V
  • Static current: ≤ 35MA, attract current ≤ 65MA
  • Output voltage: for DC 12V
  • Output power: 10A relay
  • Measurement input: NTC (10K 0.5%) Waterproof Sensor
  •
  • The thermostat must be paired with a heater or cooler.

    If you press the "SET" and hold for more than 5 seconds, the thermostat switches to the settings. The available settings are:
    P0 - selection of the heater or cooler.
    P1 - hysteresis (0.1-15 ° C, the default 2 ° C)
    P2 - the task of the upper working temperature limit (default 110 ° C)
    P3 - the task of the lower working temperature limit (default -50 ° C)
    P4 - temperature correction (-7 + 7 ° C, default 0)
    P5 - the delay on / off switch (0-10 min.., Default 0)
    P6 - overtemperature alarm signal (0 +110 ° C, the default is off)



aeProduct.getSubject()

   1 X W1209 Digital Temperature Control Switch




*




Settings Chart
Long press the “SET” button to activate the menu.

Code Description Range Default Value
P0 Heat C/H C
P1 Backlash Set 0.1-15 2
P2 Upper Limit 110 110
P3 Lower Limit -50 -50
P4 Correction -7.0 ~ 7.0 0
P5 Delay Start Time 0-10 mins 0
P6 High Temperature Alarm 0-110 OFF

Long pressing +- will reset all values to their default

Displaying the current temperature:
The thermostat will display the current temperature in oC by default. When in any other mode making no input for approximately 5 seconds will cause the thermostat to return to this default display.

Setting the trigger temperature:
To set the trigger temperature press the button marked 'SET'. The seven segment display will flash. You can now set a trigger temperature (in oC) using the '+' and '-' buttons in 0.1 degree increments. If no buttons are pressed for approximately 2 seconds the trigger temperature will be stored and the display will return back to the current temperature.

Setting the parameters:
To set any parameter first long press the 'SET' button for at least 5 seconds. The seven segment display should now display 'P0'. This represents parameter P0. Pressing the '+' or '-' buttons will cycle though the various parameters (P0 to P6). Pressing the 'SET' button whilst any of there parameters are displayed will allow you to change the value for that parameter using the '+' and '-' buttons (see below). When finished setting a parameter press the set button to exit that option. If no buttons are pressed for approximately 5 seconds the thermostat will exit the parameter options and will return back to the default temperature display.

Setting the cooling or heating parameter P0:
The parameter P0 has two settings, C and H. When set to C (default) the relay will energise when the temperature is reached. Use this setting if connecting to an air-conditioning system. When set to H the relay will de-energise when the temperature is reached. Use this setting if controlling a heating device.

Setting the hysteresis parameter P1:
This sets how much change in temperature must occur before the relay will change state. For example if set to the default 2oC and the the trigger temperature has been set to 25oC, it will not de-energise until the temperature falls back below below 23oC. Setting this hysteresis helps stop the thermostat from continually triggering when the temperature drifts around the trip temperature.

Setting the upper limit of the thermostat parameter P2:
This parameter limits the maximum trigger temperature that can be set. It can be used as a safety to stop an excessively high trigger temperature from accidentally being set by the user.

Setting the lower limit of the thermostat parameter P3:
This parameter limits the minimum trigger temperature that can be set. It can be used as a safety to stop an excessively low trigger temperature from accidentally being set by the user.

Setting temperature offset correction parameter P4:
Should you find there is a difference between the displayed temperature and the actual temperature (for instance if the temperature probe is on a long run of cable) you can make minor corrections to the temperature reading with this parameter.

Setting the trigger delay parameter P5:
This parameter allows for delaying switching of the relay when the trigger temperature has be reached. The parameter can be set in one minute increments up to a maximum of 10 minutes.

Setting the high temperature alarm parameter P6:
Setting a value for this parameter will cause the relay to switch off when the the temperature reaches this setting. The seven segment display will also show '---' to indicate an alarm condition. The relay will not re-energise until the temperature falls below this value. The default setting is OFF.
