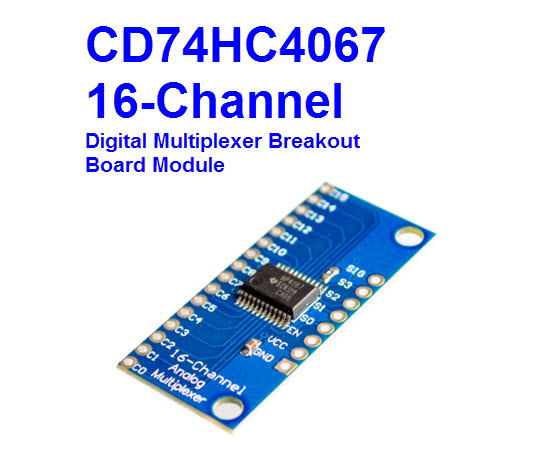

CD74HC4067 16-Channel Analog Digital Multiplexer Board Module

CD74HC4067 16-Channel Analog Digital Multiplexer Board Module
รหัสสินค้า ADC-10-05
หมวดหมู่ ADC ,DAC, I2C,SPI ,EC11
ราคา 45.00 บาท
น้ำหนัก 2 กรัม
สถานะสินค้า พร้อมส่ง
แก้ไขล่าสุด 26 มี.ค. 2561
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
ชิ้น
หยิบลงตะกร้า
Scan this!

Description:

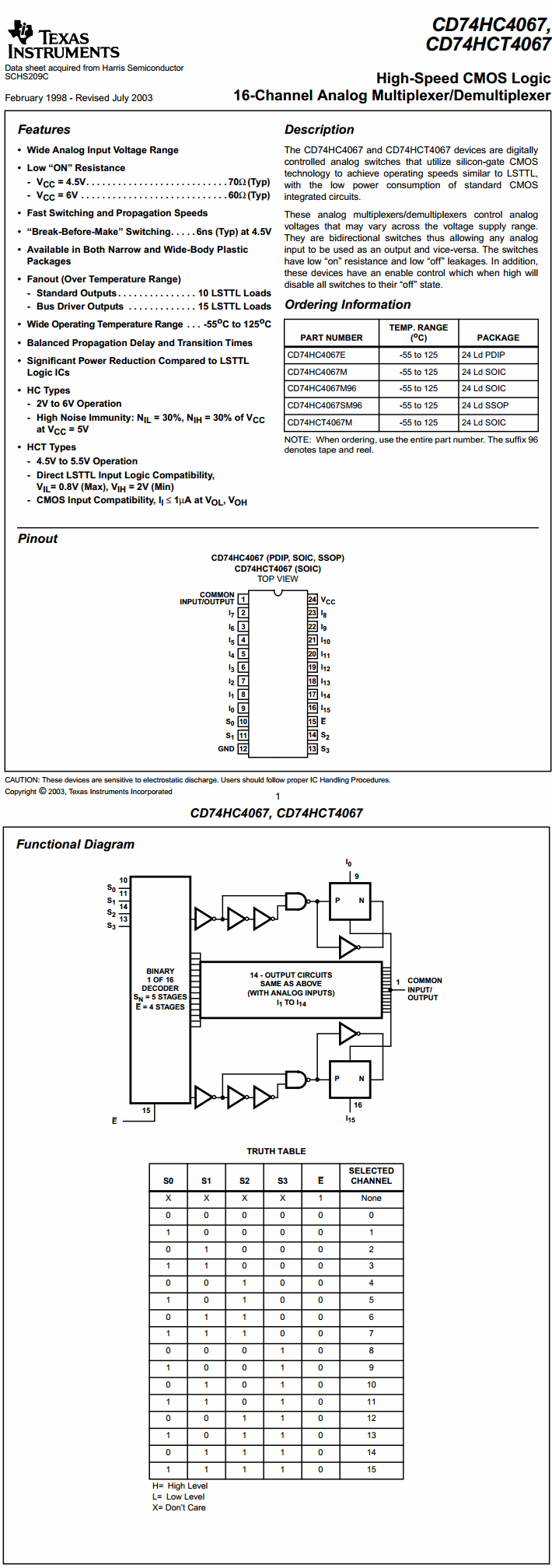

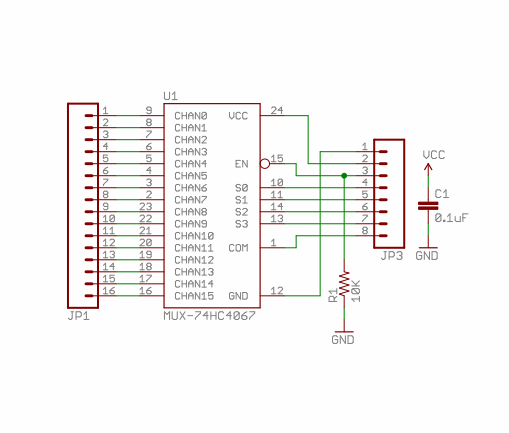

This is a breakout board for the very handy 16-Channel Analog/Digital Multiplexer/Demultiplexer CD74HC4067. This chip is like a rotary switch - it internally routes the common pin (COM in the schematic, SIG on the board) to one of 16 channel pins (CHANxx). It works with both digital and analog signals (the voltage can’t be higher than VCC), and the connections function in either direction. To control it, connect 4 digital outputs to the chip’s address select pins (S0-S3), and send it the binary address of the channel you want (see the datasheet for details). This allows you to connect up to 16 sensors to your system using only 5 pins!

Since the mux/demux also works with digital signals, you can use it to pipe TTL-level serial data to or from multiple devices. For example, you could use it to connect the TX pins of 16 devices to one RX pin on your microcontroller. You can then select any one of those 16 devices to listen to. If you want two-way communications, you can add a second board to route your microcontroller’s TX line to 16 device’s RX lines. By using multiple boards, you can create similar arrangements for I2C, SPI, etc.

The internal switches are bidirectional, support voltages between ground and VCC, have low “on” resistance and low “off” leakage, and to prevent crosstalk, perform “break-before-make” switching. The board also breaks out the chip’s “enable” pin, which when driven high, will completely disconnect the common pin (all switches “off”).

Features:

  • 2V to 6V operation
  • “On” resistance: 70 Ohms @ 4.5V
  • 6ns break-before-make @ 4.5V
  • Wide operating temperature range: -55C to 125C

Documents:

*


*

*

สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
สินค้านี้ยังไม่มีคนถามคำถาม
ธ.กรุงเทพ สาขาบิ๊กซี รามคำแหง สะสมทรัพย์
ธ.กสิกรไทย สาขาคลองจั่น ออมทรัพย์
ธ.ไทยพาณิชย์ สาขาคลองจั่น ออมทรัพย์
ธ.กรุงไทย สาขาเดอะมอลล์บางกะปิ ออมทรัพย์
พร้อมเพย์ สาขา- -
  • ค่าธรรมเนียม 3.9% + 11 THB
  • การชำระผ่าน PayPal คุณไม่จำเป็นต้องแจ้งชำระเงิน เนื่องจากระบบจะจัดการให้คุณทันที ที่คุณชำระเงินเสร็จสมบูรณ์
เพื่อความเข้าใจตรงกันระหว่างผู้ซื้อและผู้ขายและมิตรภาพที่ดีต่อกัน กรุณาทำความเข้าใจเงื่อนไข

เรียนรู้ ADC Architecture แบบต่างๆ

สัญญาณทางไฟฟ้าจำแนกได้เป็น 2 ชนิดคือ 1.สัญญาณอนาลอก และ 2.สัญญาณดิจิตอล ในระบบดิจิตอลจะมีแต่ Logic 0 และ Logic 1 ในกรณีที่เราจะเอาสัญญาณอนาลอกเข้ามาประมวลผลด้วยไมโครคอนโทรลเลอร์ เราจำเป็นต้องแปลงสัญญาณอนาลอกให้เป็นสัญญาณดิจิตอลเสียก่อน ตัวแปลงสัญญาณที่ว่านี้ก็คือ ADC

ADC(Analog-to-Digital Converters) แปลอย่างตรงตัวคือ ตัวแปลงสัญญาณอนาลอกให้เป็นสัญญาณดิจิตอล การแปลงสัญญาณอนาลอกให้เป็นสัญญาณดิจิตอลมีด้วยกันหลายวิธี ดังต่อไปนี้

ADC แต่ละชนิดจะมีจุดเด่นจุดด้อยแตกต่างกันไปผู้ออกแบบจำเป็นต้องเลือกใช้ ADC ให้เหมาะสมกับลักษณะงาน
