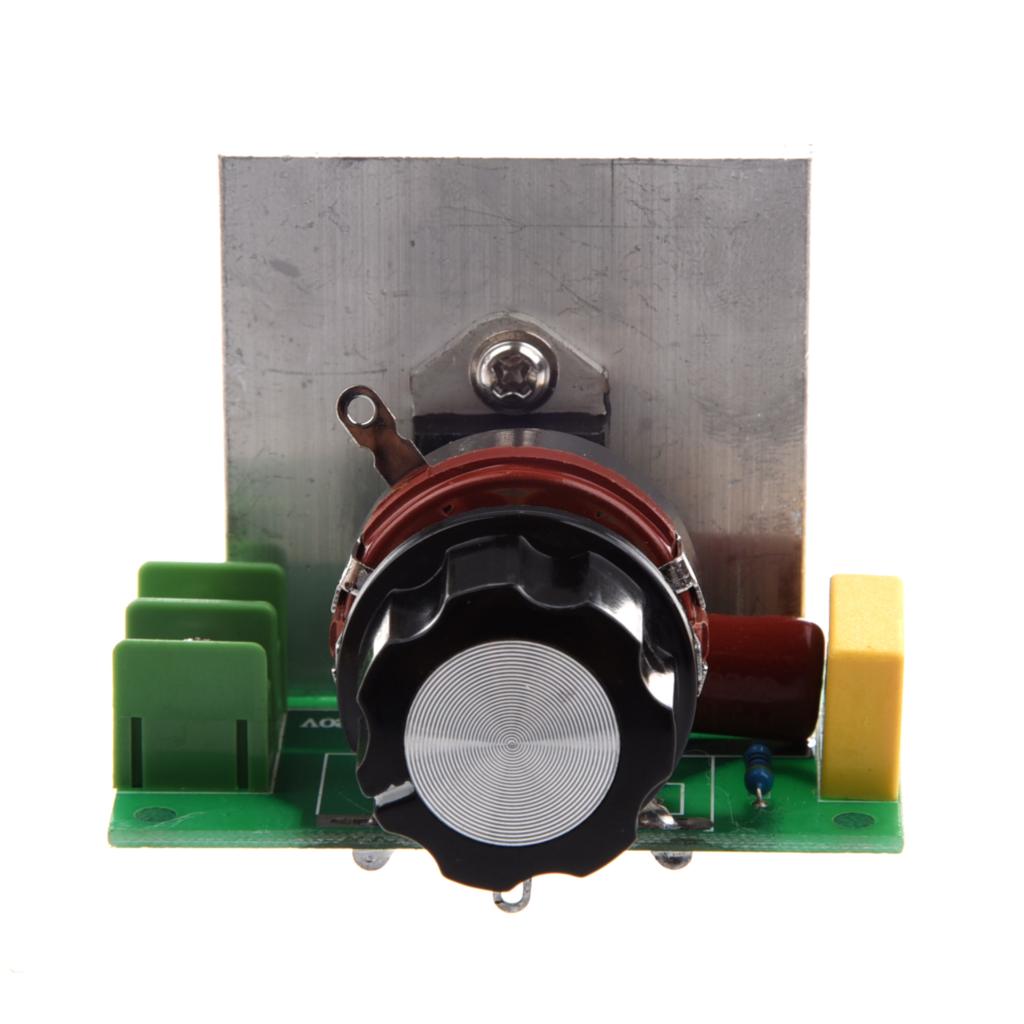

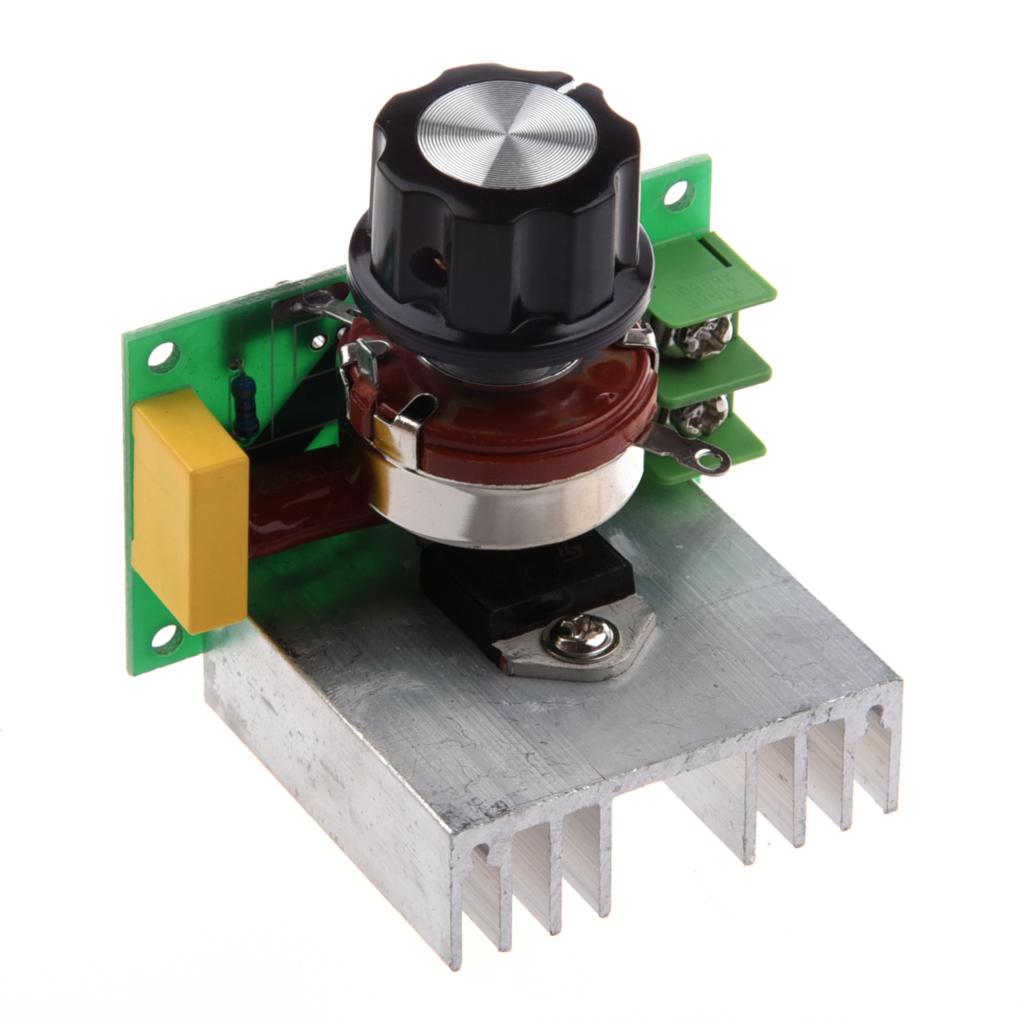

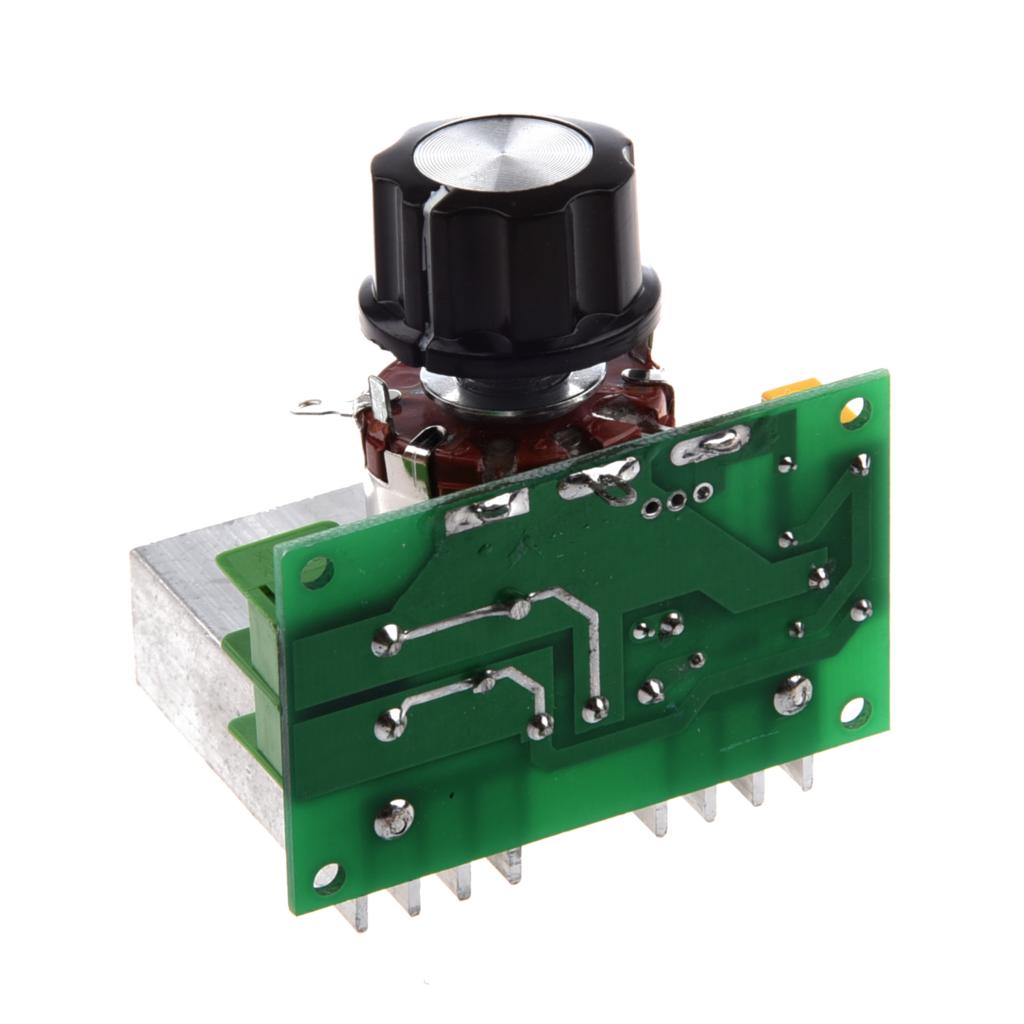

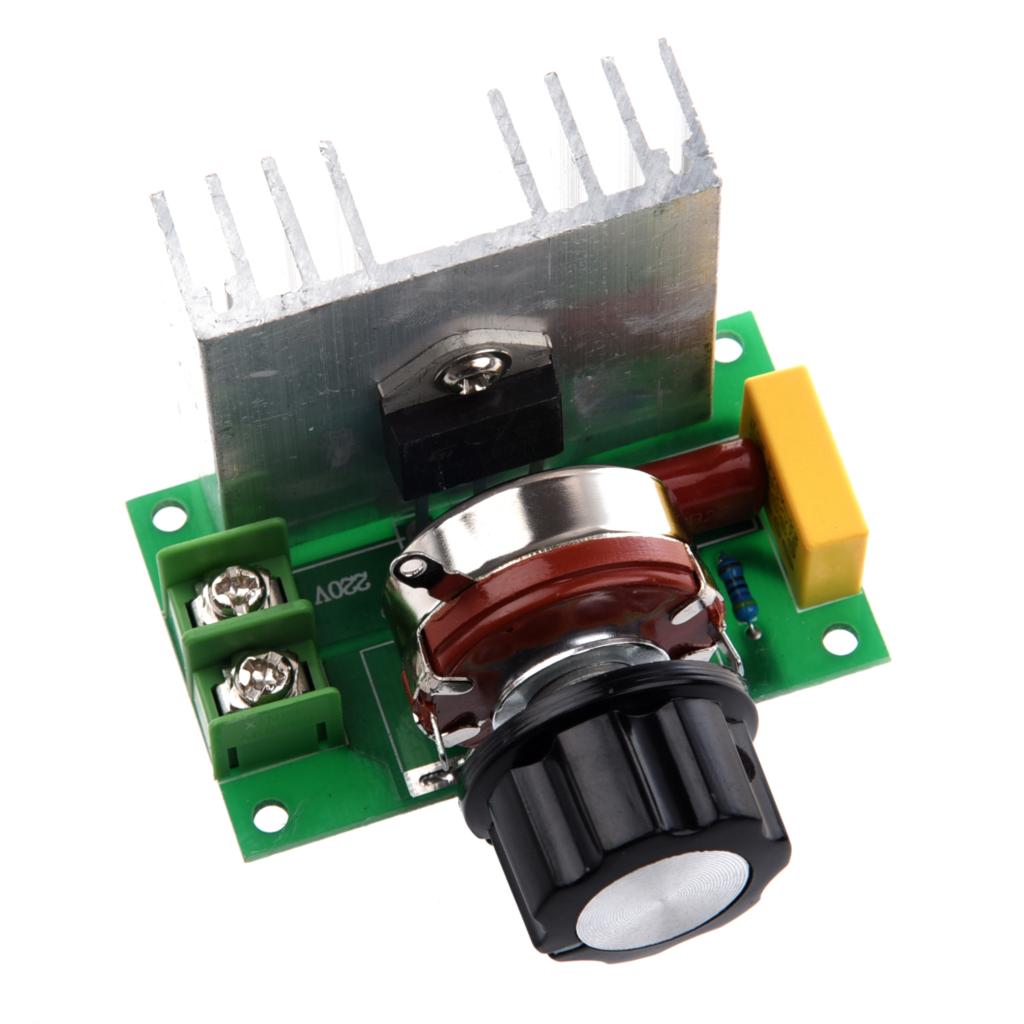

เครื่องหรี่ไฟ 4000W (Dimmers) (BTA41-600B)

เครื่องหรี่ไฟ 4000W (Dimmers) (BTA41-600B)
เครื่องหรี่ไฟ 4000W (Dimmers) (BTA41-600B) thumbnail 1เครื่องหรี่ไฟ 4000W (Dimmers) (BTA41-600B) thumbnail 2เครื่องหรี่ไฟ 4000W (Dimmers) (BTA41-600B) thumbnail 3เครื่องหรี่ไฟ 4000W (Dimmers) (BTA41-600B) thumbnail 4เครื่องหรี่ไฟ 4000W (Dimmers) (BTA41-600B) thumbnail 5
รหัสสินค้า AAB-803-03
หมวดหมู่ บอร์ดควบคุมทั่วไป (General control board)
ราคา 150.00 บาท
น้ำหนัก 80 กรัม
แก้ไขล่าสุด 28 เม.ย. 2561
ความพึงพอใจ ยังไม่มีความคิดเห็น
ขออภัย สินค้าหมดค่ะ
Share
Scan this!

4000W 220V Dimming Dimmers Thermostat TRIAC Speed Controller

BTA41-600B

Description:



    • Connect this device with lamp or home appliance in a series connection, then rotate the knob for dimming, speed, voltage, temperature control.
    • Applicable Appliance: Electric furnace, water heater, lamps, small motor, electric iron. etc
    • Input Voltage: 100-220V
    • Maximum Power: 4000W
    • Adjustable Voltage: 50-220V AC
    • Size (L x W x H): Approx. 60 x 42 x 47.5mm
    • Material: Plastic, metal



Specification:

  • Brand new

  • Material: Semiconductor silicon controlled

  • Size (L x W x H): Approx. 60 x 42 x 47.5mm

  • Working Voltage: AC 220V

  • Highest power: 4000 watt (connected resistive load, longtime use show lower the power)

  • Under 10amps current, does not need extra cooling.

  • Over 10amps current, need add cooling fan.

  • Voltage regulation: AC 10-input



Feature:

  • Control the speed of a AC motor with this controller

  • High temperature resistant FR - 4 circuit board

  • Fine workmanship and stable performance.

  • Durable in use.

  • Used in electric furnace, water heater, lamps, small motor, electric iron etc.

  • Suitable for AC brush motor.



How to Use:

  • Adjustable Power Supply Board, connect this device with lamp or home appliance or electric circuit.

  • Then rotate the knob for dimming, speed, voltage, temperature control.



Package included:

  • 1pc x Dimmers 4000W  (without the shell)





สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
สินค้านี้ยังไม่มีคนถามคำถาม
ธ.กรุงเทพ สาขาบิ๊กซี รามคำแหง สะสมทรัพย์
ธ.กสิกรไทย สาขาคลองจั่น ออมทรัพย์
ธ.ไทยพาณิชย์ สาขาคลองจั่น ออมทรัพย์
ธ.กรุงไทย สาขาเดอะมอลล์บางกะปิ ออมทรัพย์
พร้อมเพย์ สาขา- -
  • ค่าธรรมเนียม 3.9% + 11 THB
  • การชำระผ่าน PayPal คุณไม่จำเป็นต้องแจ้งชำระเงิน เนื่องจากระบบจะจัดการให้คุณทันที ที่คุณชำระเงินเสร็จสมบูรณ์
เพื่อความเข้าใจตรงกันระหว่างผู้ซื้อและผู้ขายและมิตรภาพที่ดีต่อกัน กรุณาทำความเข้าใจเงื่อนไข

 http://electronics.se-ed.com/contents/092s271/092s217_p06.asp

 วงจรหรี่ไฟ  เครื่องหรี่ไฟ

วงจรหรี่ไฟก็เป็นการใช้งานที่สำคัญอีกแบบหนึ่งของไตรแอก โดยอาศัยการกระตุ้นที่ตำแหน่งเฟสที่คงที่ของสัญญาณไฟสลับ ที่ให้เพื่อเป็นการควบคุมปริมาณกำลังไฟที่ป้อนให้แก่ โหลดที่เป็นหลอดไฟในวงจรประเภทนี้ จำเป็นต้องมีวงจรกรองความถี่แบบ LC เพื่อลดผลของ RFI ที่เกิดขึ้น

เทคนิคของการกระตุ้นที่ตำแหน่งเฟสคงที่นั้นที่นิยมใช้มีอยู่ 3 วิธีคือ การใช้ไดแอกร่วมกับวงจร RC, การใช้ UJT และการใช้ไอซีที่สร้างขึ้นเฉพาะในการกระตุ้นให้ไตรแอกทำงาน

รูปที่ 23 วงจรหรี่ไฟแบบพื้นฐาน

ในรูปที่ 23 แสดงถึงวงจรที่ใช้ไดแอกเป็นตัวสร้างสัญญาณกระตุ้นให้แก่ไตรแอก ผลที่เกิดขึ้นสำหรับวงจรนี้คือการควบคุมความสว่างของหลอดไฟจะไม่สมบูรณ์เนื่องฮิสเทอรีซิส หรือเรียกว่าแบคแลช (backlash) นั่นคือ ในขณะที่ทำการลดความสว่างของหลอดไฟจนกระทั่งดับ โดยการปรับค่า VR1 ให้สูงสุดนั้น ถ้าต้องการให้หลอดไฟเริ่มสว่างอีกครั้ง จะต้องปรับ VR1 ไปเป็นค่าประมาณ 80 เปอร์เซ็นต์ ของค่าสูงสุด ความสว่างที่ได้จะไม่ใช่ค่อย ๆ เริ่มสว่าง แต่จะสว่างขึ้นเล็กน้อยอย่างทันทีทันใด จึงเป็นการทำให้ควบคุมความสว่างได้ไม่ต่อเนื่องเท่าที่ควร ซึ่งเกิดขึ้นเนื่องจากในขณะที่ไดแอกกระตุ้นไตรแอกนั้นจะเป็นการคายประจุของ C1 ออกไปด้วย

รูปที่ 24 วงจรหรี่ไฟที่ปรับปรุงให้สามารถควบคุมความสว่างได้สมบูรณ์

ผลของแบคแลชที่เกิดขึ้นนี้สามารถลดลงได้โดยต่อความต้านทานค่า 47 โอห์มอนุกรมเข้ากับไดแอก เพื่อลดผลของการคายประจุของ C1 แต่วิธีการที่ดีที่สุดที่นิยม ใช้กันได้แสดงไว้ใน รูปที่ 24 ในที่นี้ไดแอก จะถูกกระตุ้นจาก C2 แทน ซึ่งจะมีระดับแรงดันตกคร่อมเป็นไปตาม C1 แต่ C1 จะถูกลดผลของการคายประจุในขณะที่ไดแอกทำงานโดยความต้านทาน R2

รูปที่ 25 การใช้ UJT เป็นตัวกระตุ้นไตรแอกทำงานโดยไม่มีผลของแบคแลช

ยังมีอีกวิธีหนึ่งที่สามารถตัดผลของแบคแลชได้สมบูรณ์คือการใช้ UJT ในการกระตุ้นให้ไตรแอกทำงาน ดังแสดงไว้ในรูปที่ 25 UJT (Q1) จะรับแรงดันขนาด 12 โวลต์ ที่สร้างขึ้นจากซีเนอร์ไดโอด D2 การทำงานของ UJT จะสัมพันธ์กับคาบของสัญญาณไฟสลับที่ให้โดยใช้วงจรตรวจจับจุดตัดศูนย์ที่ประกอบด้วย Q2, Q3 และ Q4 ทรานซิสเตอร์ Q4 จะทำหน้าที่จ่ายแรงดันให้แก่วงจรของ UJT ในทุก ๆ ครั้งที่สัญญาณไฟสลับผ่านจุดตัดศูนย์ส่วน UJT จะทำงานหลังจากช่วงเวลานั้นไปโดยสามารถกำหนดได้จากค่าของ R5, VR1 และ C2 UJT จะทำหน้าที่กระตุ้นให้ไตรแอกทำงานในทุก ๆ ครึ่งคาบเวลาของสัญญาณไฟสลับ ดังนั้นเราสามารถปรับความสว่างของหลอดไฟได้โดยการปรับค่า VR1 และจะไม่เกิดผลของแบคแลชขึ้น

รูปที่ 26 การใช้ไอซีเบอร์ S566B ในการควบคุมการทำงานของไตรแอกสำหรับวงจรหรี่ไฟ

รูปที่ 26 แสดงถึงการใช้ไอซีเบอร์ S566B ที่สร้างขึ้นพิเศษสำหรับเป็นตัวกระตุ้นไตรแอกในวงจรหรี่ไฟ ที่ควบคุมด้วยสวิตช์สัมผัส หรือสวิตช์กดหรือออปโต้ไอโซเลเตอร์ก็ได้ การรับอินพุตของ S566B นั้น เป็นลักษณะคล้ายระดับสัญญาณลอจิกที่ไปควบคุมการเพิ่มหรือลดความสว่างของหลอดไฟ นั่นคือถ้าแตะสวิตช์สัมผัสหรือกดสวิตช์ หรือให้สัญญาณควบคุม 5 โวลต์แก่ออปโต้ไอโซเลเตอร์นานเท่าใดความสว่างของหลอดไฟจะค่อย ๆ เพิ่มขึ้นจาก 3 เปอร์เซ็นต์ ไปจนถึง 97 เปอร์เซ็นต์สูงสุด และจะเพิ่มขึ้นเช่นนี้เรื่อย ๆ ไป

สำหรับสวิตช์สัมผัสสามารถทำได้โดยใช้แผ่นโลหะตัวนำที่ต่อไว้ลอย ๆ โดยอนุกรมกับความต้านทาน R8 และ R9 ดังรูป
