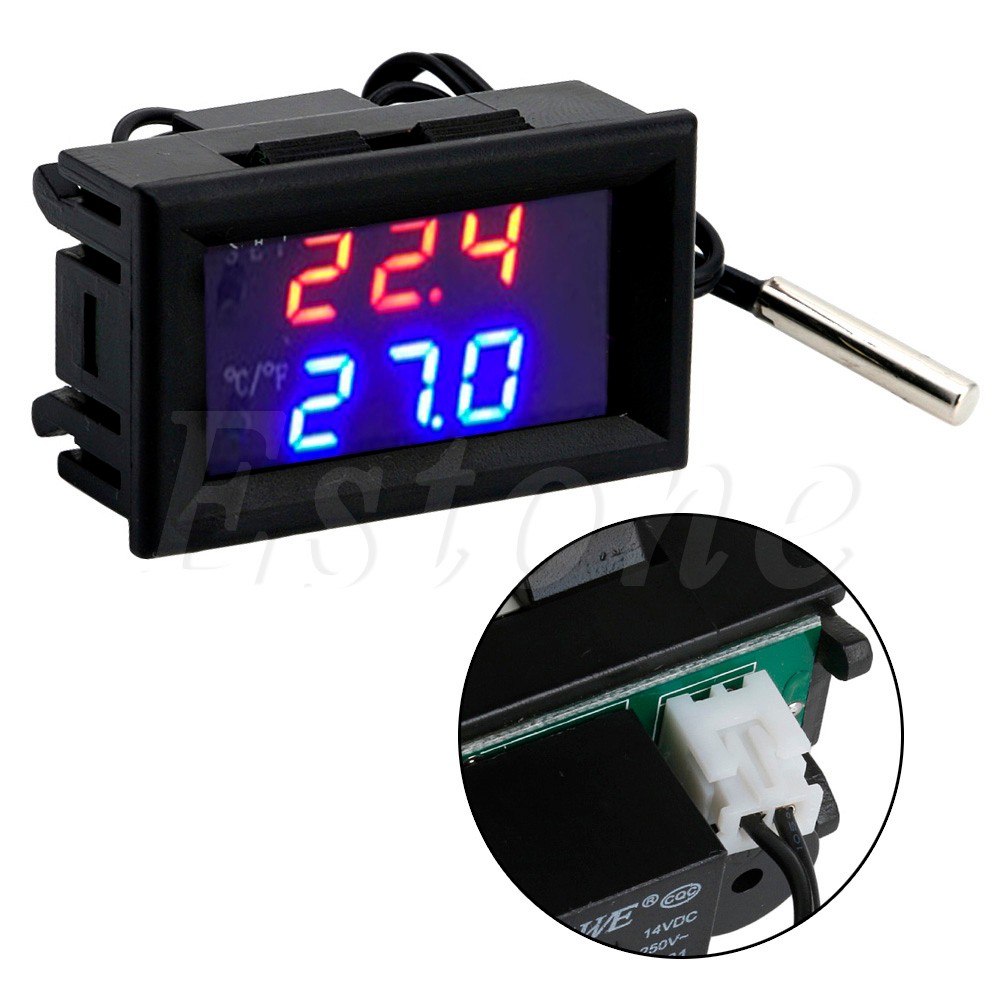

(12V) W1209WK Digital Cool/Heat บอร์ดควบคุม เปิด/ปิด ตามอุณหภูมิ

(12V) W1209WK Digital Cool/Heat บอร์ดควบคุม เปิด/ปิด ตามอุณหภูมิ
รหัสสินค้า AAB-100-20
หมวดหมู่ บอร์ดควบคุมทั่วไป (General control board)
ราคา 165.00 บาท
น้ำหนัก 35 กรัม
สถานะสินค้า พร้อมส่ง
แก้ไขล่าสุด 20 เม.ย. 2561
ความพึงพอใจ ยังไม่มีความคิดเห็น
จำนวน
pcs
หยิบลงตะกร้า
Share
Scan this!

บอร์ดควบคุมอุณหภูมิขนาดเล็ก  เป็นวงจรที่สามารถวัดอุณหภูมิต่ำสุดได้ถึง -55 C และวัดอุณหภูมิได้ถึง 110 C
ความละเอียด 0.1° C  ช่วง อุณหภูมิ -9.9°C ~ 99.9°C  ปรับชดเชยอุณหภูมื หัวเซนเซอร์ได้

ใช้เซ็นเซอร์ NTC แบบกันน้ำ ผู้ใช้สามารถนำไปประยุกต์ใช้งานได้หลากหลาย เช่น
ตู้ฟักไข่, เปิด-ปิดพัดลมตามอุณหภูมิ,ตู้ปลา, ตู้แช่ เป็นต้น
และยังสามารถนำไปต่อ เพื่อควบคุมโหลดอย่างอื่นได้อีกด้วย

ข้อมูลทางด้านเทคนิค:
- ใช้แหล่งจ่ายไฟขนาด 12 VDC
- กินกระแสสูงสุดประมาณ 65 มิลลิแอมป์
- สามารถตรวจจับอุณหภูมิได้ตั้งแต่ -55'C ไปจนถึง 110°C
- ความละเอียด 0.1° C  ช่วง อุณหภูมิ -9.9°C ~ 99.9°C
- ความละเอียด 1° C  ช่วง อุณหภูมิ -50°C~-10°C และ 100°C~110°C
- สามารถตั้งจุดทำงาน ให้ทำงานที่อุณหภูมิสูงหรือต่ำได้ (Cool/Heat)
- ตั้งค่า Hysteresis ได้ 0.5-15°C
- สามารถต่อโหลดได้สูงสุด 10 แอมป์

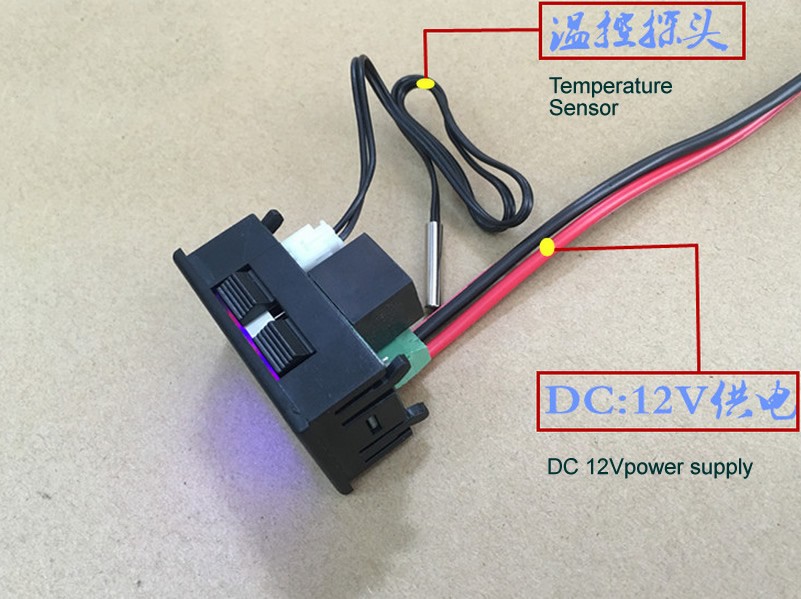

- สายเซ็นเซอร์แบบ NTC (10K 0.5%) กันน้ำ ยาว 30cm
- สามารถตั้งเวลาหน่วงการทำงาน เมื่อถึงอุณหภูมิที่ตั้งไว้ ได้สูงสุด 0-10 นาที

 -การตั้งอุณหภูมิ ที่ต้องการควบคุม เช่น ต้องควบคุมที่ 28°C

1.ให้กดปุ่ม SET(+) จนตัวเลขอุณหภูมิ กระพริบ
2.ให้กดปุ่ม C/F(-) ให้เท่ากับอุณหภูมิที่ต้องการควบคุม (ตัวอย่างคือ 28°C)
3.ถ้าต้องการให้ อุณหภูมิไม่ให้ ต่ำกว่า 28°C ให้ต้้ง P0 = H(Heat)  [Relay ON]
4.ถ้าต้องการให้ อุณหภูมิไม่ให้ สูงกว่า 28°C ให้ต้้ง P0 = C(Cool) [Relay ON]

การกำหนดค่าต่ำสุด สูงสุดในการควบคุม
1. กดปุม SET ประมาณ 5 วินาที จนตัวแสดงผลจะขึ้น P0
2. กดปุ่ม SET(+)  เพื่อเลือกจะตั้ง P0, P1 ,P2, P3, P4 ,P5, P6, P7, P8
3. กดปุ่ม SET ค้างไว้  แล้วกด ปุ่ม C/F 1 ครั้ง เพื่อเข้าสู่การตั่งค่าต่าง ตามตาราง





Code

Description

Setting Range

Factory Setting

P0

Heating / cooling

H/C

C

P1

Return difference

0.1-30

2.0

P2

Set limit Maximum

+110

+110

P3

Set limit to the Minimum

-50

-50

P4

Temperature Correction

+15 /-15

0

P5

Delay start

0-10

0

P6

High temperature alarm

-50-110



P7

Celsius / Fahrenheit (this can also be done by pressing the C/F button)

CS/FH

CS

P8

Factory reset (this can also be done by holding SET and C/F at the same time for an extended length of time)

ON-OFF

OFF



aeProduct.getSubject()

   W1209WK DC 12V Digital Cooling/Heating Temp Thermostat Thermometer Temperature Controller On/Off Switch -50-110C

aeProduct.getSubject()

  • Specifications Model: W1209WK
  • Temperature control mode: ON / OFF
  • Temperature range :-50-110
  • ResolutionWhen temperature is 0.1 the resolution is -9.9~99.9, other temperature segment is 1
  • Control accuracy: 0.1
  • Hysteresis accuracy: 0.1
  • Refresh rate: 0.5S
  • High temperature protection 0-110
  • Supply voltage: for DC 12V
  • Static current: ≤ 35MA, attract current ≤ 65MA
  • Output voltage: for DC 12V
  • Output power: 10A relay
  • Measurement input: NTC (10K 0.5%) Waterproof Sensor
  •



aeProduct.getSubject()

   1 X W1209WK Digital Temperature Control Switch









Settings Chart
Long press the “SET” button to activate the menu.

Code Description Range Default Value
P0 Heat C/H C
P1 Backlash Set 0.1-15 2
P2 Upper Limit 110 110
P3 Lower Limit -50 -50
P4 Correction -15.0 ~ 15.0 0
P5 Delay Start Time 0-10 mins 0
P6 High Temperature Alarm 0-110 OFF

Long pressing +- will reset all values to their default

Displaying the current temperature:
The thermostat will display the current temperature in oC by default. When in any other mode making no input for approximately 5 seconds will cause the thermostat to return to this default display.

Setting the trigger temperature:
To set the trigger temperature press the button marked 'SET'. The seven segment display will flash. You can now set a trigger temperature (in oC) using the '+' and '-' buttons in 0.1 degree increments. If no buttons are pressed for approximately 2 seconds the trigger temperature will be stored and the display will return back to the current temperature.

Setting the parameters:
To set any parameter first long press the 'SET' button for at least 5 seconds. The seven segment display should now display 'P0'. This represents parameter P0. Pressing the '+' or '-' buttons will cycle though the various parameters (P0 to P6). Pressing the 'SET' button whilst any of there parameters are displayed will allow you to change the value for that parameter using the '+' and '-' buttons (see below). When finished setting a parameter press the set button to exit that option. If no buttons are pressed for approximately 5 seconds the thermostat will exit the parameter options and will return back to the default temperature display.

Setting the cooling or heating parameter P0:
The parameter P0 has two settings, C and H. When set to C (default) the relay will energise when the temperature is reached. Use this setting if connecting to an air-conditioning system. When set to H the relay will de-energise when the temperature is reached. Use this setting if controlling a heating device.

Setting the hysteresis parameter P1:
This sets how much change in temperature must occur before the relay will change state. For example if set to the default 2oC and the the trigger temperature has been set to 25oC, it will not de-energise until the temperature falls back below below 23oC. Setting this hysteresis helps stop the thermostat from continually triggering when the temperature drifts around the trip temperature.

Setting the upper limit of the thermostat parameter P2:
This parameter limits the maximum trigger temperature that can be set. It can be used as a safety to stop an excessively high trigger temperature from accidentally being set by the user.

Setting the lower limit of the thermostat parameter P3:
This parameter limits the minimum trigger temperature that can be set. It can be used as a safety to stop an excessively low trigger temperature from accidentally being set by the user.

Setting temperature offset correction parameter P4:
Should you find there is a difference between the displayed temperature and the actual temperature (for instance if the temperature probe is on a long run of cable) you can make minor corrections to the temperature reading with this parameter.

Setting the trigger delay parameter P5:
This parameter allows for delaying switching of the relay when the trigger temperature has be reached. The parameter can be set in one minute increments up to a maximum of 10 minutes.


สินค้านี้ยังไม่มีคนรีวิว
คำถาม
รายละเอียด
ชื่อผู้ถาม
ข้อมูลสำหรับการติดต่อกลับ (ไม่เปิดเผย เห็นเฉพาะเจ้าของร้าน)
อีเมล
เบอร์มือถือ
  • ถาม
Som
Som
223.24.177.x
15 พ.ย. 2560 08:07 น.
หัวข้อ :#6237
เลขออเดอร์ครับ #6237 ส่งเมื่อ 11/11/60 ครับ
ขอบคุณมากครับ
Som
Som
223.24.177.x
15 พ.ย. 2560 02:02 น.
หัวข้อ :สินค้าเสีย
ผมสั่งไป 2 ตัว ใช้ไม่ได้สักตัว เสียหมดต่อไฟเข้าไปไม่ยอมติด ก่อนต่อก็ระมัดระวังอย่างดีแต่ก็ไม่ติด พอตัวที่ 2 ก็เหมือนกันอีกครับ
ต้องยังใงครับ ขอเปลี่ยนได้ใหม
ได้ครับ แจ้งเลข order มาครับจะส่งให้ใหม่
